― スマホチップの仕組みをわかりやすく解説 ―
スマートフォンのスペックを見ると、
・CPU
・GPU
・AIエンジン
・モデム
・ISP（カメラ処理）
など多くの機能が並びます。
しかし現在のスマートフォンでは、これらは別々の部品ではなく、1つのチップにまとめられています。これがSoC（System on a Chip） です。
■ SoCとは何か
SoCとはスマートフォンに必要な主要機能を1つの半導体チップにまとめたものです。
代表的なSoCには、
・Snapdragon 8 Gen 4
・Dimensity 9300
・Apple A17 Pro
などがあります。

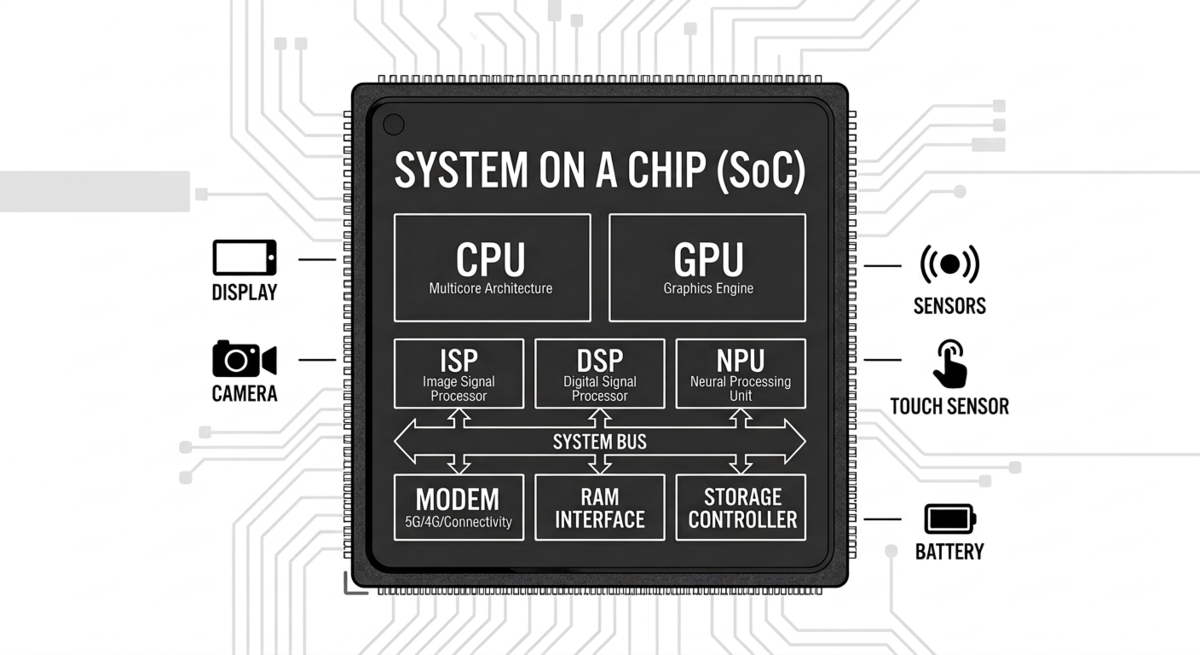

■ SoCの中身（何が入っている？）
SoCの中には、スマホの機能がほぼすべて詰め込まれています。
・CPU：アプリやOSの処理
・GPU：グラフィック処理
・NPU：AI処理
・ISP：カメラ画像処理
・DSP：音声処理
・モデム：5G / LTE通信
つまりスマホの「頭脳＋神経＋通信装置」が1つに入っている状態です。
■ 実際のサイズ感
SoCは高性能ですがサイズは非常に小さいのが特徴です。
● パッケージサイズ（外から見えるチップ）
・約12mm～15mm四方
・厚さ1mm未満
→ 人差し指の爪（成人男性）くらいの大きさ
● ダイサイズ（中身の本体）
・約100mm²前後（ハイエンド）
この中に数百億個レベルのトランジスタが詰め込まれています。
例：Apple A17 Pro → 約190億個
● 実は上にメモリが乗っている
スマホでは多くの場合、SoCの上にRAMを重ねる（PoP構造）が採用されています。そのため分解時に見えるのは、SoCではなくメモリであることも多くなります。
■ なぜ1つに統合するのか
理由は大きく4つです。
① 省電力になる
別チップ構成だと、チップ間通信・電圧変換・配線ロスが増えます。
SoCでは内部配線で接続できるため消費電力を大きく削減できます。
② 小型化できる
SoC化によりチップ数削減・基板面積削減・配線削減が可能になります。
その結果、薄型化・バッテリー大型化・カメラ性能向上が実現します。
③ 処理が高速になる
SoC内部では数百GB/sクラスの内部バスで各機能が接続されています。
カメラ処理の流れも、センサー → ISP → AI → メモリ → 表示といった処理が瞬時に行われます。
④ コストを削減できる
SoC化によって部品点数削減・製造工程削減・基板コスト削減が可能になります。
スマートフォンの大量生産において、これは非常に重要です。
■ モデムが統合される理由
近年のSoCでは5Gモデムも統合されています。
例：Snapdragon・Dimensity…
● 主なメリット
・消費電力削減
・基板スペース削減
・RF制御の最適化
特に通信はチップ内で処理するほど効率が良いという特徴があります。
■ iPhoneは少し違う
iPhone は例外的に、SoC（Aシリーズ）＋外付けモデムという構成です。
例：Apple A17 Pro →SoC内にモデム非搭載
現在は、自社モデムの開発・統合が進められているとされています。
■ プロセス微細化とサイズの関係
6nm、3nm・・・恐ろしく小さい（細かい）という想像は出来ますが正直よくわかりません。
● プロセスが進むとトランジスタが小さくなる、同じ面積に多く詰め込める
● しかし実際のSoCは約100mm²前後でほぼ横ばいです。
● なぜか
・新機能を追加するため
・発熱の制約
・製造コスト（歩留まり）の問題
つまり小型化ではなく高機能化に使われているというのが実態です。
■ まとめ
スマートフォンのSoCはCPU・GPU・AI・カメラ処理・通信をまとめたスマートフォンの頭脳です。統合されている理由は、省電力・小型化・高速処理・コスト削減のためです。そして現在の進化はサイズを小さくするのではなく、同じサイズにどれだけ機能を詰め込めるかにあります。
スマートフォンの性能は、SoC設計＋通信設計（RF）この両方によって決まるためSoC選びも重要となってきます。
